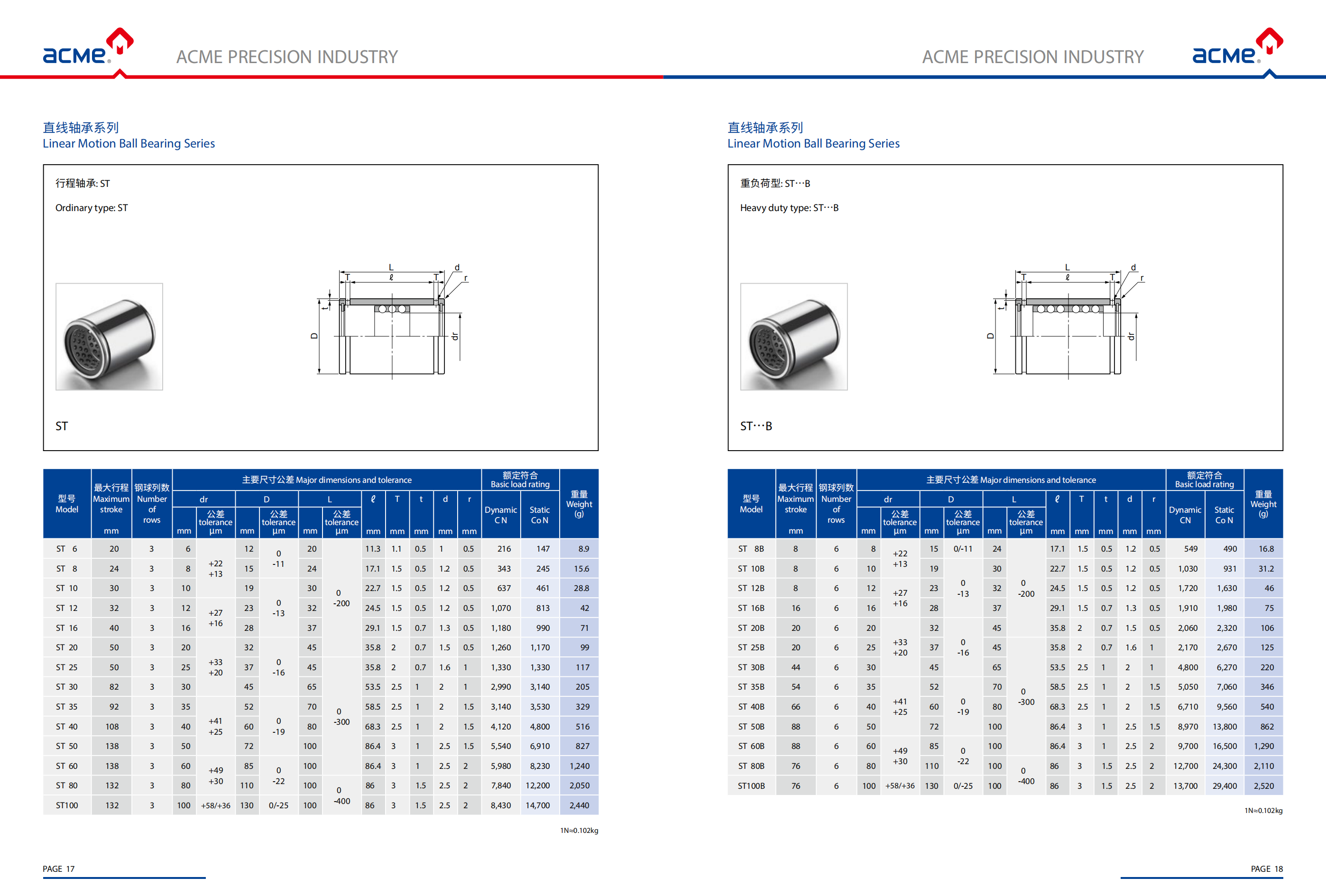

ST 行程旋轉型直線軸承

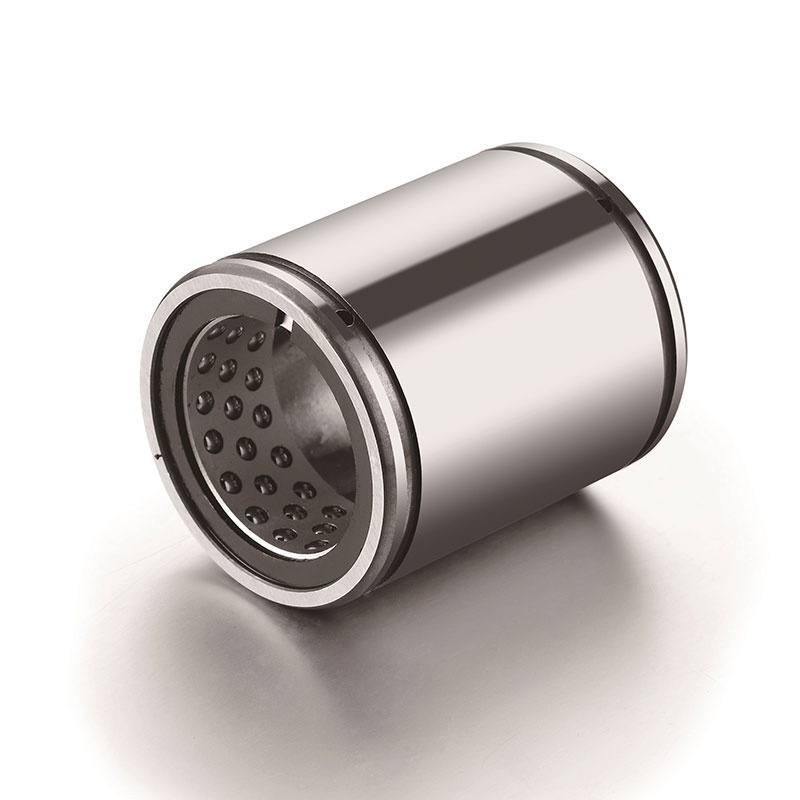

ST型配有滾珠護圈和精密研磨圓柱形軸套中的滾珠。球呈之字形排列，以便均勻地承受載荷。球籠是一種鉆孔籠，由輕合金制成，剛性高，可跟隨高速運動。止推環和止動環安裝在軸套內表面的兩側，以防止?jié)L珠護圈超出范圍。這種結構使得旋轉運動、往復運動和復合運動的摩擦系數都很小。ST型的行程長度是LM型球籠工作范圍的兩倍。
還有用于中等負荷的ST-B型，其尺寸與ST型相同。ST-B型有兩個球籠，但沖程較短，額定載荷是ST型的兩倍。
